17.XII.2008

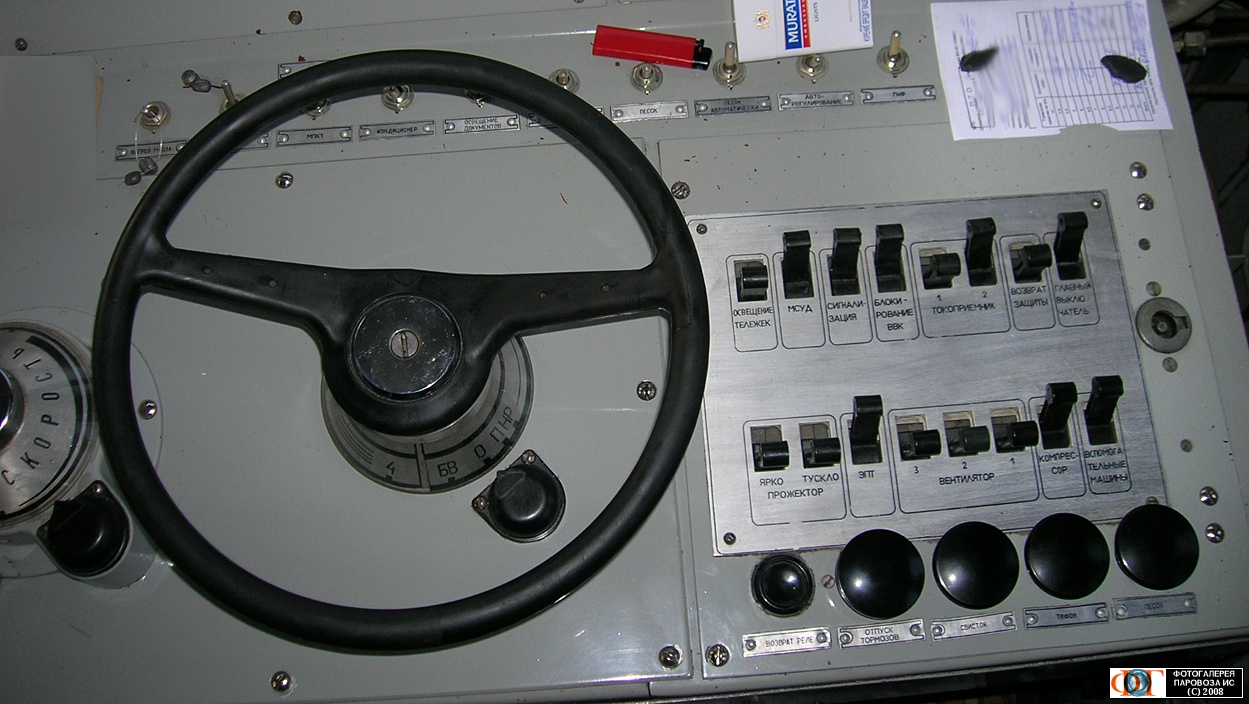

- Да, знаю, что в схеме ЧС2 и ЧС7 быстродействующий выключатель имеет номер 021 и что быстродействующие выключатели тяговых двигателей на этих же самых ВЛ65 и ЭП1 имеют тип ВБ-21, но ничего поделать не могу - эта коробка с тумблерами называется именно так, БВ-21. Продолжаю рассказ об эколюции пультов тиристорников, начатый здесь [
 ] Функции тумблеров нижнего ряда не изменились, а вот из верхнего ряда ввиду ввиду исчезновения системы многих единиц пропали два тумблера токоприёмников второго электровоза, зато появились "Освещение тележек" и "МСУД" - выключатель микропроцессорной системы управления и диагностики... Видимые положения штурвала - БВ, 0, П, НР (они фиксированные) и четвёртая зона (все зоны нефиксированные, штурвал поворачивается плавно). БВ - быстрое выключение, отключение всей защиты вплоть до ГВ, 0 - собственно, ноль, нейтральное положение штурвала, при котором он не действует ни на какие цепи и в котором можно переводить реверсивную рукоятку, П - подготовка, НР - начало регулирования (напряжения на тяговых двигателях). "Скорость" - это постамент рукоятки, с помощью которой задаётся поддерживаемая электровозом скорость... Да, []  -- Vivan755  ,
