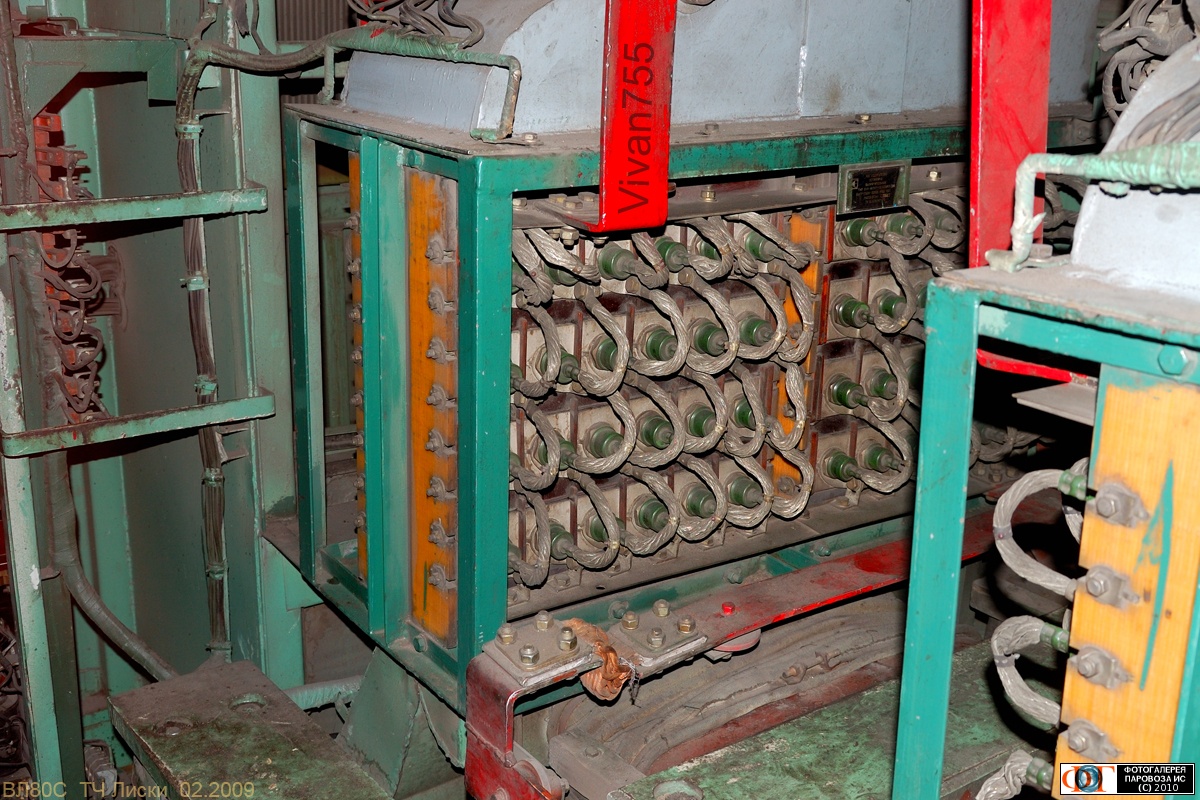

Выпрямительная установка ВУК-4000Т задней тележки, электровоз ВЛ80С-947, Самарская обл. Автор: Vivan755 | Фото сделано II.2009, опубликовано 30.III.2010. Эта фотография привязана к местности Спутниковая фотография этой местности с сайта Google Maps [{44.340000152588}°, {30.270000457764}°]  [44°20'24", 30°16'12"] Ещё 40 фотографий, снятых не далее чем в 60 км от этой Не показывать окрестности Постоянная ссылка на эту фотографию: https://www.parovoz.com/newgallery/?ID=252632&LNG=RU

: 0

EXIF

Комментарии (время МСК): 30.III.2010 ВУК-4000Т собрана из неуправляемых диодов, поэтому выглядит куда проще ВИП-ов [] [] [] , и состоит из двух шкафов, один из которых по центру фотографии, а второй виднеется справа. Каждый шкаф содержит половину выпрямительного моста (два плеча) -- Vivan755 , 03:24 Одна сторона шкафа — одно плечо, в каждом плече двенадцать параллельных ветвей (столбцы диодов), каждая ветвь содержит четыре диода, на фотографии хорошо видно, что диоды включены последовательно. Охлаждающий воздух от вентилятора №4 [] через устройства переключения воздуха (серые кожухи над шкафами) поступает на охлаждение стоящих рёбрами внутрь шкафа радиаторов диодов -- Vivan755 , 03:29 По двум красным шинам сверху поступает переменный ток, напряжение которого уже отрегулировано главным контроллером ЭКГ-8 [] После выпрямления пульсации тока сглаживаются реактором (индуктивностью), включенным после одного из полумостов. Красная шина, после медного гибкого шунта уходящая под шкаф, направляется к сглаживающему реактору -- Vivan755 , 03:37 Реактор стоит в вентиляционной камере под выпрямительной установкой, между шкафами, эта камера видна на снимке, стянута тонким хомутом. Часть воздуха, охладившего диоды, охлаждает сглаживающий реактор и выбрасывается под кузов, а часть по двум патрубкам поступает к боковым частям тягового трансформатора [] и охлаждает его масляные теплообменники, виден наклонный зелёный воздуховод под левым краем шкафа, начало пути воздуха к трансформатору -- Vivan755 , 03:43 Над другой тележкой аналогичная система — два шкафа выпрямительной установки, реактор, патрубки к трансформатору. А на этом снимке за шкафом слева ещё виднеется правая задняя форкамера [] , люки которой сняты, даже виден в самом верху снимка фрагмент жалюзи -- Vivan755 , 03:47 Видео про ВЛ80С и их положительную роль в улучшении работы Сызранского железнодорожного узла [] Оставайтесь с телекомпанией ВИVAN! -- Vivan755 , 12:51 ВИVAT! -- Ирина , 13:56 Ну мы в журналах проще писали: ВУ-2 (схемное обозначение). -- ТЛ200 (Модудзе Б., не авторизован(а)) , 20:18 Похоже, что вы создали свою учетную запись совсем недавно или не авторизовались. Вы сможете оставлять комментарии через 3.00 суток или авторизуйтесь. Пожалуйста, извините за неудобство!
