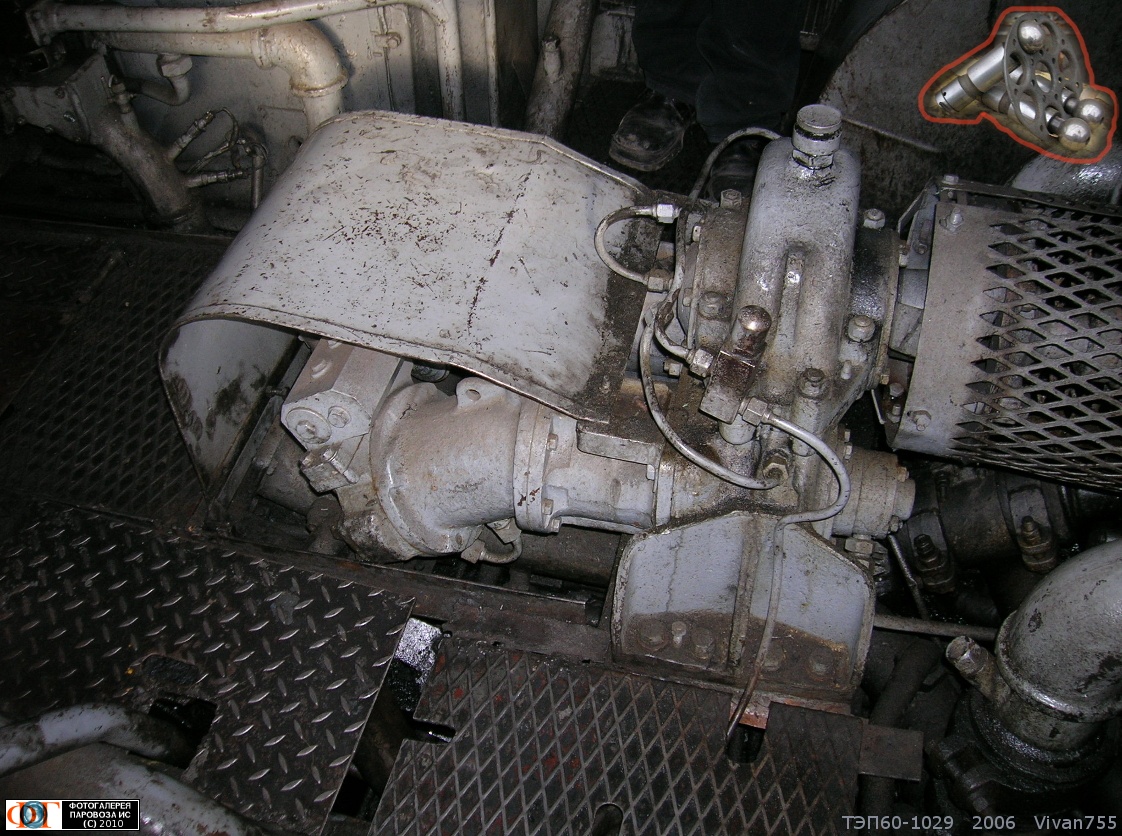

Насос гидростатического привода вентилятора холодильника и редуктор-мультипликатор, тепловоз ТЭП60-1029, депо Сальск, Ростовская обл. Автор: Vivan755 | Фото сделано III.2006, опубликовано 4.XII.2010. Эта фотография привязана к местности Спутниковая фотография этой местности с сайта Google Maps [{70}°, {70}°]  [70°0'0", 70°0'0"] Ещё 40 фотографий, снятых не далее чем в 60 км от этой Не показывать окрестности Постоянная ссылка на эту фотографию: https://www.parovoz.com/newgallery/?ID=292839&LNG=RU

: 0

EXIF

Комментарии (время МСК): 4.XII.2010 Высокий литой кожух справа — повышающий редуктор (мультипликатор), приводимый через прикрытый сетчатым кожухом вал от дизеля и приводящий два насоса гидрообъёмного привода холодильника. Насосы прикрыты листом, сейчас виден один из них, устройство без чертежа не описать, скажу лишь, что масло перекачивается девятью поршнями, приводимыми от наклонного диска (точнее, вкладыша, приводится он от мультипликатора), на врезке — неполный комплект плунжеров с диском от гидрообъёмного мотора привода вальца асфальтового катка. В самом холодильнике на приводе обоих вентиляторов установлены точно такие же гидромашины, только работающие как двигатели. Гидростатическим привод называется потому, что решающее значение имеет не скорость подаваемой жидкости, а её давление — до 160 атмосфер [] -- Vivan755 , 01:41 13.XII.2010 Аксиально-поршневой насос называется. -- аноним , 13:08 Похоже, что вы создали свою учетную запись совсем недавно или не авторизовались. Вы сможете оставлять комментарии через 3.00 суток или авторизуйтесь. Пожалуйста, извините за неудобство!
