 Комментарии (время МСК): |
27.I.2010

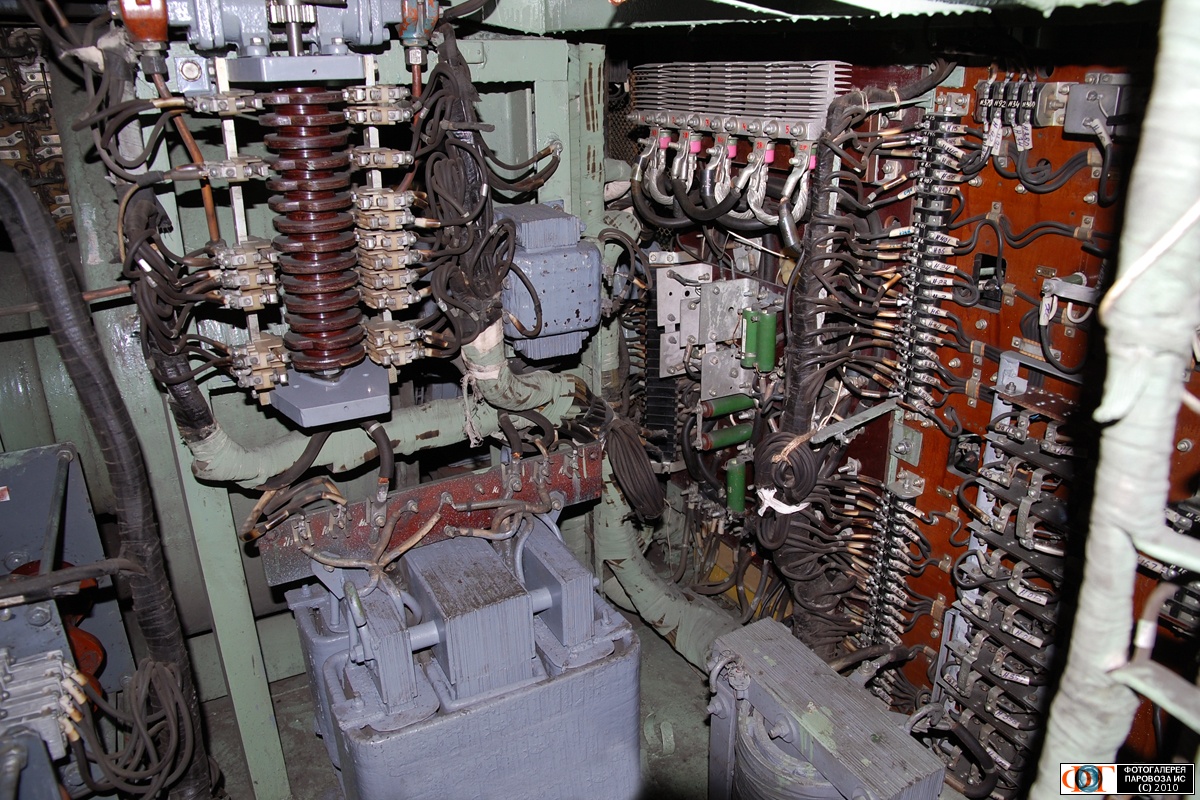

- Представленный пейзаж — вид через переднюю дверь высоковольтной камеры, если выйти из кабины, то непосредственно перед лицом возникнет эта сдвижная дверь, вид из кабины на подобную дверь на ВЛ10К — здесь [
 ] на 1:12 >
>
Пейзаж передней части ВВК почти не менялся от ВЛ80Т к ВЛ80Р — справа по ходу блок силовых аппаратов передней тележки [] , посередине трансформатор, регулируемый подмагничиванием шунтов (ТРПШ, большой серый на полу), понижающий напряжение 380 В до 50 В для питания цепей управления, над ТРПШ — блокировочный переключатель БП, аналогичный по конструкции переключателям 436 [] и ПР [] и переключающий цепи управления с режима тяги на режим рекуперации>
>
Слева по ходу, справа на фото — обратная сторона панели №3 [] , далее панель управления, содержащая аппараты питания цепей управления, в том числе хорошо видимые закреплённые на радиаторах диоды, выпрямляющие пониженное ТРПШ напряжение. А справа от ТРПШ, тоже на полу, виден дроссель Д1, сглаживающий пульсации выпрямленного напряжения 50 В. Над панелью управления стоит фазорасщепитель [] >
>
В левом нижнем углу кадра — тормозной переключатель блока силовых аппаратов, переключающий тяговые двигатели тележки на независимое возбуждение (для рекуперации). А в левом верхнем углу, где-то в далёких далях ВВК, виднеется выпрямительно-инверторный преобразователь [] ВИП-2200 передней тележки>
>
-- Vivan755  ,
00:23
- А маломощные — в схеме управления ТРПШ, стабилизации напряжения. Про силовые аппараты, ТРПШ и БП подробнее рассказано в кинокурсе по ВЛ80Р [] -- Vivan755 ,
12:35
30.I.2010
- Vivan, продолжаете радовать своими фото. Респект!
ПыСы:дроссель Д1 до сих пор не с_издили... Я в шоке. -- ЮВЖДшнег (Бадишобеков С., не авторизован(а)) ,
00:14
2.II.2011
- В связи с варварским закрытием домена torrents.ru по требованию прокуратуры ссылка на кинокурс теперь несколько иная [] -- Vivan755 ,
21:01
17.IV.2011
- Угу. -- Костян ,
21:24
- Диоды, выпрямляющие пониженное ТРПШ напряжение - на ребристых радиаторах? А маломощные на пластинчатых для чего? -- Костян ,
21:24
|
|
